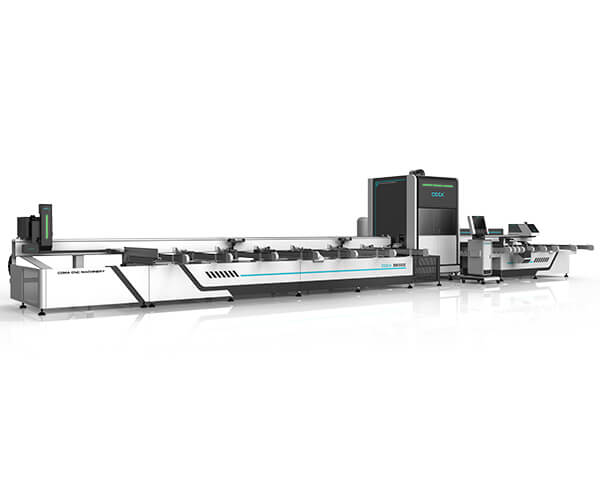

铝型材数控锯切中心

铝型材数控锯切中心

  • 所属分类:铝合金门窗加工设备
  • 浏览次数:
  • 发布日期:2020-08-03 14:57:56
  • 产品概述
  • 性能特点
  • 技术参数

铝型材数控锯切中心主要用于铝合金型材锯切加工,可切割45°及90°,日切割量约为1800支左右;

该机由送料单元、锯切单元和出料单元三部分组成;

六轴伺服采用CAN通讯,传输数据稳定、传输速度快;

数控系统预留通讯接口,可实现大型生产线的对接;工控机自带WIFI,可实现无线接收数据,能够远程数据传输,实现无纸化办公。

1、送料单元:

1.1自动上料输送台可自动连续对型材进行不间断传输,省时、省力;

1.2送料机械手采用伺服电机及斜齿条传动,移动速度快,重复定尺精度高;

1.3优化切割功能:根据作业单切割明细,可对型材进行优化切割;也可把优化好的切割数据通过u盘或网络直接导入。

2、锯切单元:

2.1配有废料输出装置,可将废料输送到垃圾桶或垃圾池内,有效杜绝了废料的堆积及场地的污染,改善了生产环境;

2.2固定45°及90°切割,且锯片自上而下对型材进行垂直切割,不仅提高了切割精度,而且也避免了崩料;同时也避免了切削液及锯屑污染电机;

2.3锯片在回位时与型材切割面分离,避免了回锯扫料现象的发生,不仅保证了切割面的光洁度,而且也提高了锯片的使用寿命(与传统的回锯方式比较,锯片使用寿命可提高3~5倍以上);

2.4 45°与90°切割角度可以任意搭配,切割速度可通过电脑软件进行编辑设定。

3、出料单元:

3.1出料机械手采用伺服电机及斜齿条传动,移动速度快,重复定尺精度高;

3.2出料工作台可连续不间断进行传输,大大提高了工作效率,降低了劳动强度;

3.3配置条码打印机,实时打印物料标识,实现工艺信息标识化,便于物料的管理。


铝型材数控锯切中心


技术参数:

产品名称铝型材数控锯切中心产品型号LJQZ-CNC-6500
输入电源AC380V/50HZ输入气源0.6~0.8MPa
耗气量300L/min总功率15.25KW
主轴电机转速3000r/min锯片规格∮500×∮30×120T
锯切型材截面尺寸(宽×高)90°:130×150mm、45°:110×150mm毛坯料上料长度范围2500mm~6500mm
锯切长度范围300mm~6500mm毛坯料上料数量(7+1)循环式上料
